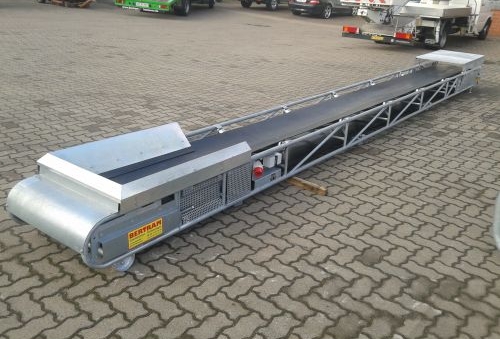

Beschreibung
– leichte Rohrrahmenkonstruktion aus Stahl
– in feuerverzinkter Ausführung (drehende Teile nicht verzinkt)
– Gummi-Glattgurt Typ EP 250/2 – 2:1 o. 3:1 NQ endlos, heißvulkanisiert ### Gummi-Steilfördergurt Typ EP 250/2 – 3:1,5 NQ mit 15mm V/Y-Profil endlos, kaltvulkanisiert
– Innengurt-Pflugabstreifer
– Außengurt-Gummileistenabstreifer, federbelastet ### ohne Außengurt-Abstreifersystem
– 3tlg. gemuldete Tragrollenstation, ca. 25°
– Aufgabetrichter, 1,0 m lang, verzinkt
– Eingreifschutzvorrichtungen für Untergurtrollen und für Antriebsteil, oben, verzinkt
– Steckdose CEE 16 A mit Motorschutzschalter
– ohne Not-Aus-Vorrichtung (auf Wunsch gegen Mehrpreis)
– ohne Seitenführung (auf Wunsch gegen Mehrpreis)
– ohne Fahrgestell (auf Wunsch gegen Mehrpreis)
Achsabstand (AA) / Gurtbreite (GB): 5 m / 650 mm
Konstruktionsmaße (L/B/H): ca. AA+700 / 900 / 350 mm (Rohr-Außenmaße)
Tragrollen-/Achs-Ø: 63,5/20 mm
Teilung der Rollenstation: ca. 1.000 mm
Spanntrommel Ø: 220 mm mit Spindelspannstation
Längsrohre Ø: 42 mm
Antrieb durch:
Trommelmotor: Ø 215 mm, ungummiert
Schutzgrad: IP 66
Spannung / Frequenz: 400 Volt / 50 Hz
Antriebsleistung: 2,2 kW
Geschwindigkeit: v = ca. 1,25 m/s
