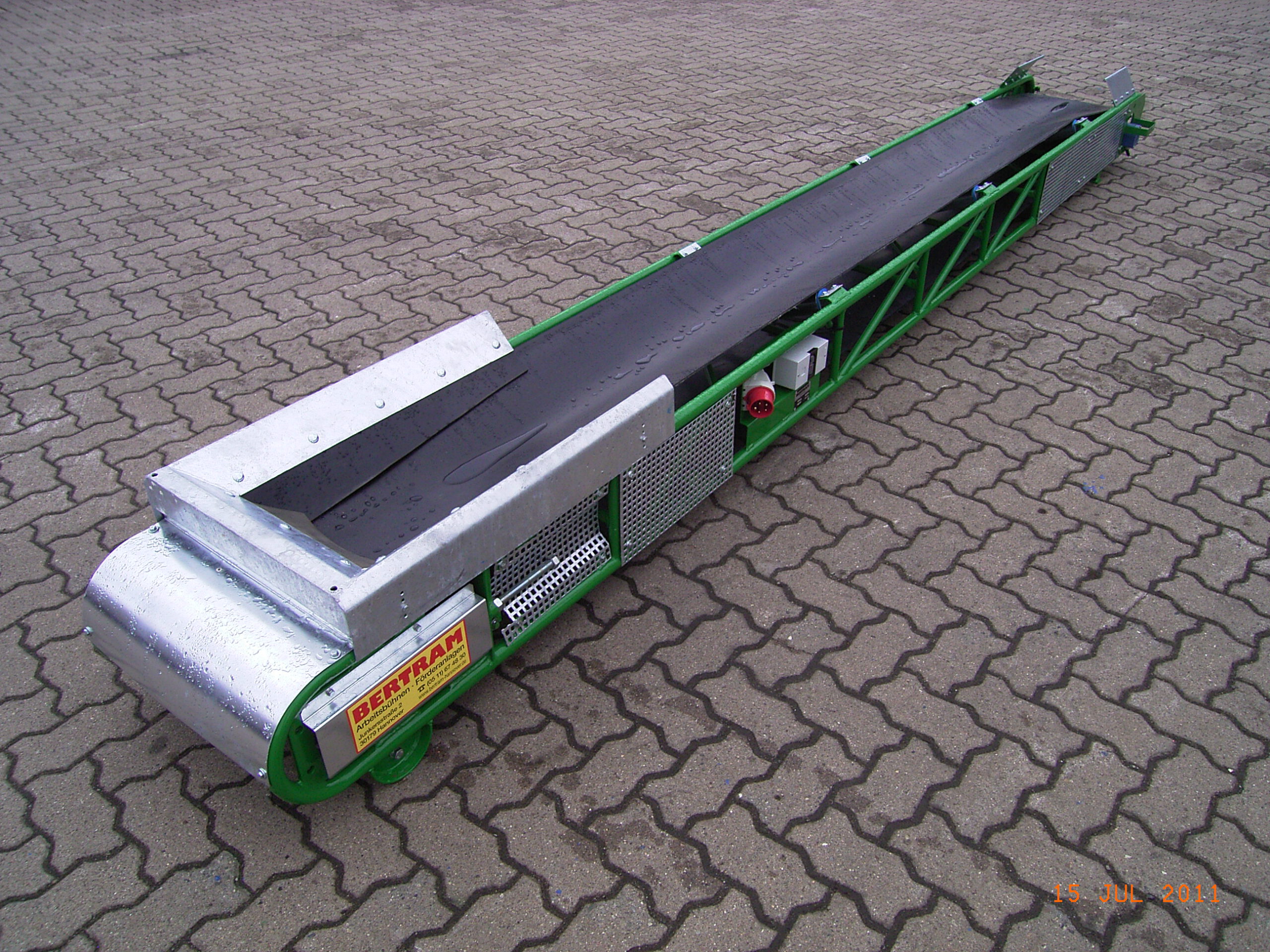

Beschreibung
– leichte Rohrrahmenkonstruktion aus Stahl
– Grund- und Deckanstrich in RAL 6010 (grasgrün)
– Gummi-Glattgurt Typ EP 250/2 – 2:1 o. 3:1 NQ endlos, heißvulkanisiert ### Gummi-Steilfördergurt Typ EP 250/2 – 3:1,5 NQ mit 15mm V/Y-Profil endlos, kaltvulkanisiert
– Innengurt-Pflugabstreifer
– Außengurt-Gummileistenabstreifer, federbelastet ### ohne Außengurt-Abstreifersystem
– 2tlg. gemuldete Tragrollenstation, ca. 20°
– Aufgabetrichter, 0,8 m lang
– Eingreifschutzvorrichtungen für Untergurtrollen und für Antriebsteil, oben, verzinkt
– Steckdose CEE 16 A mit Motorschutzschalter
– ohne Not-Aus-Vorrichtung (auf Wunsch gegen Mehrpreis)
– ohne Seitenführung (auf Wunsch gegen Mehrpreis)
– ohne Fahrgestell (auf Wunsch gegen Mehrpreis)
Achsabstand (AA) / Gurtbreite (GB): 9 m / 400 mm
Konstruktionsmaße (L/B/H): ca. AA+500 / 520 / 260 mm (Rohr-Außenmaße)
Tragrollen-/Achs-Ø: 60/12 mm
Teilung der Rollenstation: ca. 800 – 1.000 mm
Spanntrommel Ø: 140 mm mit Spindelspannstation
Längsrohre Ø: 34 mm
Antrieb durch:
Trommelmotor: Ø 138 mm ### Ø 165 mm, ungummiert
Schutzgrad: IP 66
Spannung / Frequenz: 400 V / 50 Hz
Antriebsleistung: 0,75 kW
Geschwindigkeit: v = ca. 0,63 bzw. 0,70 m/s
